UPIPE, un exportador de sistemas de líneas de aire comprimido de alto rendimiento, compartirá los principios fundamentales de diseño de las tuberías de aire comprimido de aluminio para la venta.
El diseño de las tuberías de aire comprimido de aleación de aluminio es fundamental para garantizar la eficiencia, la fiabilidad y la seguridad de un sistema industrial de aire comprimido. Una red de tuberías bien diseñada no solo minimiza las pérdidas de energía, sino que también reduce los costes de mantenimiento, mejora la calidad del aire y prolonga la vida útil de los equipos. Las tuberías de aleación de aluminio, gracias a su estructura ligera, resistencia a la corrosión y características de montaje modular, se han convertido en la opción preferida para las instalaciones de fabricación, talleres y plantas industriales modernas. En esta entrada de blog, UPIPE , exportador de sistemas de tuberías industriales de alto rendimiento, compartirá los principios fundamentales del diseño de las tuberías de aire comprimido de aleación de aluminio a la venta, así como las configuraciones de diseño más comunes, etc.

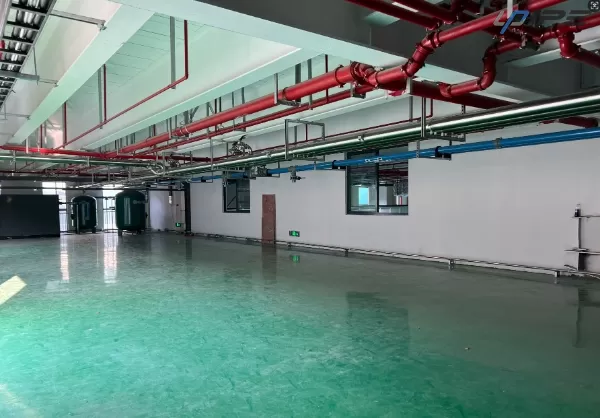

¿Por qué utilizar tuberías de aleación de aluminio para sistemas de aire comprimido?
Antes de explorar estrategias de diseño, es importante comprender por qué la aleación de aluminio se ha convertido en un material dominante en los sistemas de aire comprimido.
* Resistencia a la corrosión: a diferencia de las tuberías de acero tradicionales, la aleación de aluminio no es propensa a oxidarse, lo que garantiza un suministro de aire más limpio y evita la contaminación de las herramientas neumáticas.
* Ligero pero duradero: el peso reducido hace que la instalación sea más rápida y requiera menos mano de obra, al tiempo que mantiene la resistencia mecánica para soportar altas presiones.
* Superficie interna lisa: menores pérdidas por fricción y caídas de presión reducidas en comparación con los sistemas de acero galvanizado o PVC.
* Sistemas de conexión modulares: Los accesorios de conexión rápida simplifican la reconfiguración, la expansión y las reparaciones.
Estas propiedades hacen que la aleación de aluminio sea ideal para diseños complejos donde la eficiencia y la adaptabilidad son primordiales.
Principios fundamentales de diseño de tuberías de aire comprimido de aluminio
La eficiencia de un sistema de aire comprimido depende en gran medida de la disposición de las tuberías. Una red mal diseñada puede provocar caídas de presión excesivas, una distribución desigual del aire y un mayor consumo de energía.
1. Minimización de la caída de presión
La pérdida de presión se produce debido a la fricción entre el aire comprimido y las paredes internas de la tubería. Para minimizarla:
* Utilice el diámetro de tubería principal más grande posible.
* Mantenga los tramos de tuberías lo más cortos y directos posibles.
* Evite curvas, accesorios y restricciones innecesarios.
2. Distribución equilibrada del aire
Un diseño bien planificado garantiza una presión uniforme en todas las salidas:
* Considere diseños en bucle para instalaciones grandes.
* Distribuya el aire uniformemente para evitar sobrecargar una sección del sistema.
* Proporcionar múltiples puntos de alimentación para zonas de alta demanda.
3. Evitar la acumulación de condensado
El aire comprimido contiene humedad que puede condensarse dentro de las tuberías:
* Instale la línea principal con una ligera pendiente (aproximadamente 1-2%) hacia los puntos de drenaje.
* Coloque los puntos de goteo en lugares estratégicos.
* Asegúrese de que los puntos de toma estén ubicados en la parte superior de la tubería para evitar el arrastre de agua.
Configuraciones de diseño comunes de tuberías de aire comprimido de aluminio
Distintas instalaciones requieren diferentes estrategias de diseño. Las principales configuraciones para tuberías de aire comprimido de aleación de aluminio incluyen:
1. Sistema de bucle
El diseño en bucle conecta la tubería principal en un circuito cerrado alrededor de la instalación.
* Ventajas: Distribución uniforme del aire, menores caídas de presión, redundancia en caso de bloqueo.
* Aplicaciones: Grandes talleres, plantas automotrices e instalaciones con demanda de aire distribuida uniformemente.
2. Sistema de sucursales
Una única línea principal atraviesa las instalaciones, con ramales que se extienden hasta las estaciones de trabajo.
* Ventajas: Instalación sencilla, menores costos de material.
* Limitaciones: Variaciones de presión entre salidas cercanas y lejanas.
3. Diseño de cuadrícula
Una combinación de bucles y ramas que forman una red.
* Ventajas: Distribución equilibrada con flexibilidad de expansión.
* Aplicaciones: Plantas de fabricación complejas con diversas zonas de producción.
Consideraciones de diseño para tuberías de aire comprimido de aluminio
A la hora de planificar el diseño se deben evaluar varios factores para garantizar un rendimiento óptimo:
1. Dimensionamiento de tuberías
*El diámetro correcto de la tubería es esencial para reducir las pérdidas por fricción.
* Las tuberías de gran tamaño aumentan los costos innecesariamente, mientras que las tuberías de tamaño insuficiente provocan altas caídas de presión.
* Utilice el caudal, los requisitos de presión y la pérdida de presión permitida para determinar el tamaño correcto.
2. Ubicación de la instalación
* Evite colocar las tuberías cerca de fuentes de calor para evitar dilataciones y daños.
* Mantenga las tuberías alejadas de los pisos, donde puedan dañarse con montacargas o escombros.
* Utilice instalaciones montadas en la pared o en el techo para mayor seguridad y accesibilidad.
3. Accesorios y conexiones
* Utilice accesorios de conexión rápida recomendados por el fabricante para mantener la integridad del sistema.
* Minimizar el uso de codos, tes y reductores para limitar la turbulencia.
4. Capacidad de expansión
* Las tuberías de aleación de aluminio permiten modificaciones futuras sin necesidad de soldar ni roscar.
* Diseñe el diseño teniendo en cuenta los posibles puntos de expansión.
Mejores prácticas de instalación del sistema de línea de aire comprimido
Los sistemas de tuberías de aleación de aluminio suelen ser más fáciles de instalar que las tuberías de metal tradicionales, pero la atención a los detalles sigue siendo crucial.
1. Planifique el diseño antes de la instalación
Cree un diagrama a escala que muestre la ruta exacta, las posiciones de salida y las estructuras de soporte.
2. Espaciado adecuado entre soportes
Utilice soportes para tuberías a intervalos regulares (normalmente cada 1 o 2 metros) para evitar hundimientos y tensiones en las juntas.
3. Asegúrese de que el sellado sea hermético
Incluso pequeñas fugas pueden provocar pérdidas de energía significativas con el tiempo. Utilice materiales de sellado compatibles y verifique todas las juntas después del montaje.
4. Implementar normas de seguridad
Siga los estándares industriales pertinentes (como ISO 8573 para la calidad del aire) y los códigos de construcción locales.
Mantenimiento e inspección del sistema de línea de aire comprimido
Incluso con aleaciones de aluminio resistentes a la corrosión, la inspección regular es esencial:
* Detección de fugas: utilice detectores de fugas ultrasónicos para identificar y reparar fugas rápidamente.
* Gestión de drenaje: vacíe periódicamente los puntos de drenaje para evitar la acumulación de agua.
* Mantenimiento de filtros: Asegúrese de que los filtros en los puntos clave estén limpios para mantener la calidad del aire.
Al incorporar un programa de mantenimiento preventivo, se prolonga significativamente la vida útil y la eficiencia del sistema.
Beneficios de eficiencia energética del sistema de línea de aire comprimido
Un diseño optimizado de tuberías de aire comprimido de aleación de aluminio puede generar ahorros sustanciales de energía:
* Menor carga del compresor: las caídas de presión reducidas significan que los compresores trabajan menos para mantener la presión requerida.
* Mayor vida útil del equipo: la presión estable reduce el desgaste de las herramientas y maquinarias neumáticas.
* Impacto en la sostenibilidad: Menos energía desperdiciada se traduce en una menor huella de carbono.
Conclusión
La disposición de las tuberías de aire comprimido de aleación de aluminio es un factor decisivo para el rendimiento general de un sistema industrial de aire comprimido. Mediante un diseño cuidadoso, un dimensionamiento correcto de las tuberías, una distribución equilibrada y una instalación adecuada, las instalaciones pueden lograr un aire más limpio, un menor consumo de energía y una operación más fiable. Las ventajas inherentes de la aleación de aluminio (construcción ligera, resistencia a la corrosión y facilidad de modificación) la convierten en el material ideal tanto para nuevas instalaciones como para actualizaciones de sistemas. En definitiva, una red de tuberías bien planificada no es solo una opción de infraestructura, sino una inversión a largo plazo en eficiencia operativa y sostenibilidad.
