Aprenda a dimensionar las tuberías de aire comprimido, estimar la caída de presión, tener en cuenta los accesorios y la demanda futura, y seleccionar un sistema de tuberías de aluminio industrial.
La distribución de aire comprimido a menudo se trata como una parte secundaria del sistema de servicios públicos de una planta, pero la red de tuberías puede determinar si la presión producida por el compresor realmente llega al punto de uso. El diámetro de la tubería, la longitud total de la tubería, los accesorios, las válvulas, los filtros, los secadores y el diseño de las líneas principales y secundarias contribuyen a la pérdida de presión. Cuando la red es de tamaño insuficiente, una planta puede compensar aumentando la presión de descarga del compresor, lo que puede aumentar el uso de energía sin mejorar el diseño de distribución subyacente.
Punto de referencia de NRCan: un sistema de aire comprimido bien diseñado generalmente debe mantener la pérdida de presión total entre la descarga del compresor y el punto final de uso muy por debajo del 10% de la presión de descarga del compresor. NRCan también señala que, en un sistema de referencia de 100 psi, cada 2 psi adicionales de presión de descarga puede aumentar el uso de energía en aproximadamente un 1% a plena potencia.
1. Defina las entradas de diseño antes de elegir un diámetro de tubería
El dimensionamiento de las tuberías debe comenzar con los requisitos del sistema, no con el tamaño de tubería preferido. Como mínimo, establezca lo siguiente:
· Presión requerida en el punto de uso más remoto o crítico.
· Demanda pico y normal de aire comprimido, expresada preferiblemente en SCFM u otra base de flujo claramente definida.
· Longitud de la línea principal y distancia más larga del ramal.
· Número y tipo de accesorios, válvulas, filtros, secadores, reguladores y conectores rápidos en el recorrido del flujo.
· Calidad del aire requerida y clase de pureza ISO 8573-1 aplicable, cuando corresponda.
· Expansión de producción esperada y si el sistema de distribución necesitará sucursales o sucursales adicionales más adelante.
No dimensione la tubería basándose únicamente en la potencia del compresor. La placa de identificación del compresor describe la máquina, mientras que el tamaño de la tubería debe tener en cuenta la demanda de aire real y la resistencia entre el suministro y el punto de uso.
2. Establecer el flujo de diseño
Para un diseño preliminar, un marco de ingeniería útil es:
Q_diseño = Σ(Q_equipo × factor de demanda) + asignación de crecimiento
Ésta es una fórmula de planificación más que una ecuación de código universal. El factor de demanda depende de cuántas cargas neumáticas operan simultáneamente y debe basarse en el comportamiento de producción real o en una suposición de ingeniería documentada. NRCan señala una asignación de crecimiento del 20% al 30% como una consideración práctica de compra para la capacidad del compresor; la asignación correspondiente al sistema de tuberías debe seleccionarse de acuerdo con el proyecto en lugar de aplicarse a ciegas.
3. Utilice la caída de presión como restricción de diseño
La caída de presión es la diferencia entre la presión disponible aguas arriba y la presión entregada aguas abajo. En un sistema de aire comprimido real, la pérdida de presión se produce a través de tuberías rectas y a través de componentes como codos, T, válvulas, filtros, secadores y conectores. NRCan advierte específicamente que las juntas, curvas y puntos de conexión crean pérdidas de presión adicionales y proporciona datos de referencia de longitud equivalente para accesorios comunes.
Objetivo de ingeniería: tratar la caída de presión como un presupuesto del sistema. Reserve suficiente presión para la red de tuberías para que el equipo final aún reciba la presión requerida sin forzar al compresor a operar a una presión de descarga innecesariamente alta.
Un útil presupuesto de presión de primer paso
· Presión de descarga del compresor
· Pérdida de presión a través del secador y filtros.
· Pérdida de presión a través de la tubería principal
· Pérdida de presión a través de derivaciones y accesorios.
· Pérdidas de filtración/regulación en el punto de uso
· Presión requerida en la entrada del equipo
El diseño debe cerrar este balance de presión antes de seleccionar el diámetro final de la tubería. Si la pérdida calculada es demasiado alta, las opciones incluyen aumentar el diámetro de la tubería, acortar la ruta del flujo, reducir accesorios innecesarios, mejorar el diseño o utilizar un sistema de distribución en bucle cuando sea apropiado.
4. Utilice datos de flujo publicados para la selección preliminar de tuberías
Natural Resources Canada publica una tabla de referencia aproximada para el flujo de aire por 1000 pies de tubería con una caída de presión de 1 psi. Estos valores son útiles para comparaciones preliminares, no para cálculos finales del proyecto.
Diámetro nominal de la tubería | Aprox. Flujo a 1 psi / 1000 pies (SCFM) |
1 en | 36 |
2 en | 263 |
3 en | 431 |
4 en | 909 |
6 pulgadas | 2.679 |
8 pulgadas | 6.757 |
10 en | 14.286 |
Datos de referencia reproducidos de Natural Resources Canada. Condición: flujo de aire aproximado por 1000 pies de tubería para una caída de presión de 1 psi. Úselo sólo como comparación preliminar; Confirme el tamaño final con cálculos específicos del proyecto.
5. No ignore los accesorios y la longitud equivalente
Un cálculo de tubería recta puede parecer aceptable aunque el sistema real aún experimente una pérdida de presión excesiva. La razón es que cada codo, T, válvula y conexión añade resistencia. NRCan proporciona ejemplos de longitud equivalente: para una tubería nominal de 1 pulgada, un codo de 90° se incluye en aproximadamente 2,5 pies de tubería recta equivalente; para una tubería de 4 pulgadas, el mismo valor de referencia es aproximadamente 12 pies. Estos son sólo indicadores, no valores de diseño del proyecto.
La implicación práctica es simple : al comparar dos diseños con longitudes de tubería similares, el diseño con menos giros restrictivos y accesorios mejor planificados puede tener una pérdida de presión total menor.
6. Compare los diseños de las ramas con los diseños de los bucles
Una red de sucursales de un solo extremo suministra aire a través de una ruta principal. Una red principal en bucle crea múltiples caminos posibles entre secciones del sistema. Para una fábrica con múltiples áreas de producción, un circuito puede ayudar a distribuir el flujo de manera más uniforme y reducir la sensibilidad a un único camino largo y sin salida, siempre que el diámetro de la tubería y el diseño de la rama sean apropiados.
Nota de diseño: un bucle no resuelve automáticamente los problemas de caída de presión. El circuito aún necesita un diámetro de tubería adecuado, ramales equilibrados, válvulas de aislamiento adecuadas y un diseño que refleje la demanda de producción real.
7. Incluir fugas de aire en la revisión del sistema
El tamaño de las tuberías y la gestión de fugas son tareas de ingeniería diferentes, pero ambas afectan la cantidad de aire comprimido que debe producir la planta. NRCan afirma que no es inusual que entre el 20% y el 30% de la producción del compresor aparezcan como fugas de aire en instalaciones industriales típicas, y que los programas proactivos de detección y reparación de fugas pueden reducir las fugas a menos del 10% de la producción de aire comprimido de la planta.
Ejemplo de NRCan: un ejemplo de referencia estima el costo de mantener una fuga de 100 cfm a 100 psi en alrededor de US$8500 por año bajo un supuesto de 4250 horas de operación y un costo de electricidad de US$0,10/kWh. Este es un escenario ilustrativo, no una cifra de costo universal; Los costos reales dependen de la presión, las horas, la eficiencia del compresor y el precio de la electricidad.
8. Seleccione el material de la tubería y el sistema de conexión.
Una vez que se comprenden el diámetro y la disposición requeridos, el diseño del material y la conexión pasan a formar parte de la decisión del ciclo de vida. Para la distribución de aire comprimido industrial, las consideraciones clave incluyen el comportamiento a la corrosión, la condición de la superficie interna, la integridad de la conexión, el método de instalación, el acceso para mantenimiento y la capacidad de expandir la red.

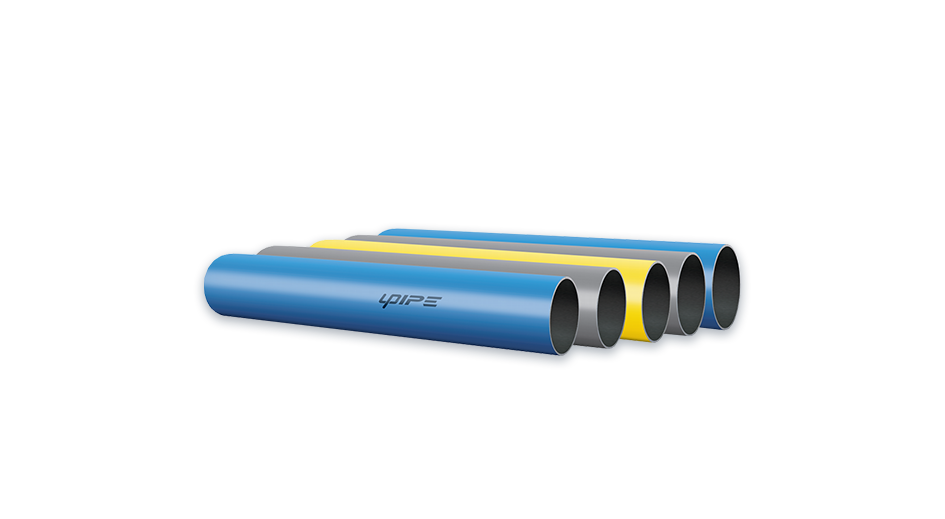

La documentación del producto UPIPE enumera su sistema de tuberías para aire comprimido, vacío y gases inertes como helio, nitrógeno y argón , con tamaños nominales de DN20 a DN200 y una presión de trabajo indicada de 16 bar. El catálogo también destaca un diseño de racor de tamaño completo, sellado activo, conexión de abrazadera de anillo convexo y características de conexión rápida.
Importante: Las calificaciones de productos UPIPE son valores de documentación del producto. Los ingenieros de aplicaciones deben verificar la configuración del producto, la temperatura, el medio, los requisitos locales y las condiciones del proyecto aplicables antes de especificar un sistema.
9. Un ejemplo de diseño trabajado
Considere una línea de fabricación con un flujo de diseño máximo de 800 SCFM. La ruta de distribución principal es lo suficientemente larga como para que la pérdida de presión no pueda evaluarse únicamente a partir del diámetro de la tubería; También deben incluirse accesorios, válvulas y conexiones derivadas.
1. Paso 1: Confirme la presión requerida en el punto de uso más exigente.
2. Paso 2: Establecer un presupuesto de caída de presión para la red de distribución.
3. Paso 3: Utilice la tabla de flujo publicada sólo como pantalla preliminar para los diámetros candidatos.
4. Paso 4: Agregue efectos de longitud equivalente para codos, T y válvulas y calcule la caída de presión total.
5. Paso 5: Compare una disposición de un solo extremo con una disposición en bucle si se suministran múltiples áreas de producción.
6. Paso 6: Verifique la demanda futura, la estrategia de gestión de fugas y el acceso de mantenimiento antes de seleccionar la configuración final.
El punto importante es que 800 SCFM no se asigna automáticamente a un tamaño de tubería "correcto". El diámetro correcto depende de la caída de presión permitida, la longitud de la tubería, las condiciones del aire, la configuración del accesorio y la presión de uso final requerida.
10. Enfoque de ingeniería de UPIPE
UPIPE aborda las tuberías de aire comprimido como un sistema de distribución completo en lugar de una colección de secciones de tubería individuales. El catálogo de productos hace hincapié en accesorios de tamaño completo, sellado activo, conexión rápida y configuración modular. Estas características están destinadas a respaldar sistemas industriales donde la velocidad de instalación, la confiabilidad de la conexión y las modificaciones futuras son consideraciones importantes.
Para una consulta de proyecto, UPIPE recomienda proporcionar la siguiente información para que la configuración de la tubería se pueda evaluar de manera más efectiva:
· Presión de salida del compresor y capacidad nominal del compresor
· Presión de funcionamiento requerida en el equipo.
· Demanda de aire pico y normal
· Longitud de la línea principal y distribución del piso/área de producción
· Número de caídas y puntos de conexión de equipos principales
· Cualquier requisito especial de calidad del aire, temperatura o medio ambiente.
· Expansión futura esperada o líneas de producción adicionales
11. La calidad del aire sigue siendo importante después del dimensionamiento de las tuberías
El dimensionamiento de tuberías no reemplaza el tratamiento del aire. ISO 8573-1 especifica clases de pureza para el aire comprimido con respecto a partículas, agua y aceite, y también identifica contaminantes gaseosos y microbiológicos. La clase de pureza requerida depende de la aplicación. Por lo tanto, el sistema completo debe considerar el compresor, el secador, los filtros, el receptor, las tuberías de distribución y el tratamiento en el punto de uso como un solo sistema.
12. Lista de verificación práctica para el dimensionamiento de tuberías de aire comprimido
Controlar | pregunta de ingenieria |
1 | ¿Qué presión debe estar disponible en el punto crítico de uso? |
2 | ¿Cuál es el flujo de aire máximo de diseño y qué parte de la demanda es simultánea? |
3 | ¿Cuál es la caída de presión permitida desde el compresor hasta el punto de uso? |
4 | ¿Cuánto miden las líneas principales y secundarias? |
5 | ¿Cuántos codos, tes, válvulas, filtros y conectores hay en la ruta del flujo? |
6 | ¿Un diseño de distribución en bucle se adaptaría mejor a la disposición de la planta? |
7 | ¿Qué asignación se requiere para una futura expansión? |
8 | ¿Qué clase de calidad del aire y condiciones ambientales se aplican? |
9 | ¿Cómo se detectarán y mantendrán las fugas después de la puesta en servicio? |
Conclusión
El dimensionamiento eficaz de las tuberías de aire comprimido es un problema de gestión de la presión, no simplemente un ejercicio de selección del diámetro de la tubería. El ingeniero debe equilibrar el flujo de aire máximo, los límites de caída de presión, la longitud de la tubería, los accesorios, el diseño, las fugas, la expansión futura y los requisitos de calidad del aire.
Los datos publicados por NRCan proporcionan puntos de referencia útiles: un sistema bien diseñado debe mantener la pérdida de presión total muy por debajo del 10% de la presión de descarga del compresor; cada 2 psi adicionales de presión de descarga puede representar aproximadamente un 1% más de uso de energía bajo su condición de referencia; y las fugas industriales típicas pueden alcanzar entre el 20% y el 30% de la producción del compresor. Estas cifras muestran por qué el diseño y el mantenimiento de la distribución merecen la misma atención que el propio compresor.
Para proyectos industriales que utilizan tuberías de aluminio, UPIPE proporciona un sistema modular que cubre aplicaciones de aire comprimido, vacío y gas inerte, con documentación del producto que enumera los tamaños DN20-DN200 y una presión de trabajo de 16 bar. La selección específica del proyecto siempre debe verificarse con respecto a las condiciones operativas reales y los requisitos aplicables.
¿Necesita ayuda para revisar el diseño de una tubería de aire comprimido industrial? Comuníquese con UPIPE con sus requisitos de flujo de aire, presión, longitud de tubería y diseño de planta para una discusión del proyecto.
