El sistema de tuberías de aire comprimido de UPIPE respalda la fabricación de productos electrónicos con un flujo de aire limpio, presión estable, bajas fugas y tuberías de aluminio flexibles.
La fabricación de productos electrónicos depende de condiciones de producción estables, entornos de trabajo limpios y un rendimiento constante de los equipos. El aire comprimido se utiliza a menudo para herramientas neumáticas, equipos automatizados, manipulación de componentes, procesos de limpieza, instrumentación y otras operaciones de fabricación. Debido a que incluso pequeñas fluctuaciones de presión o problemas de contaminación pueden afectar la eficiencia de la producción, la red de distribución merece una cuidadosa atención de ingeniería.
Un sistema de tuberías de aire comprimido bien diseñado debería hacer más que transportar aire desde el compresor a las máquinas individuales. Debe mantener una presión adecuada, minimizar las fugas, soportar futuros cambios de producción y proporcionar aire limpio y confiable en cada punto de uso. Para las fábricas de productos electrónicos, donde la precisión y la continuidad son particularmente importantes, el material de las tuberías, el diseño, los métodos de conexión, el drenaje y el acceso para mantenimiento influyen en el rendimiento a largo plazo.
Por qué las plantas de electrónica necesitan un diseño cuidadoso de la distribución del aire
Las áreas de producción de productos electrónicos pueden contener equipos de ensamblaje automatizados, actuadores neumáticos, maquinaria de recogida y colocación, equipos de prueba, máquinas de embalaje y herramientas de precisión. Estas aplicaciones pueden tener diferentes patrones de consumo de aire, lo que significa que la demanda rara vez es constante en toda la instalación. Una red de distribución diseñada únicamente en torno al consumo promedio puede tener dificultades cuando varias máquinas funcionan simultáneamente.
La pérdida de presión es otra consideración importante. El aire que pasa a través de tuberías largas, codos, tees, válvulas y conexiones de tamaño insuficiente experimenta resistencia. Una pérdida excesiva de presión puede reducir el rendimiento del equipo neumático y puede alentar a los operadores a aumentar innecesariamente la presión de descarga del compresor. Un sistema de tuberías de aire comprimido del tamaño adecuado ayuda a suministrar presión utilizable donde se necesita sin crear una demanda de energía evitable.
La limpieza del aire es igualmente importante. La fabricación de productos electrónicos generalmente requiere un entorno de producción controlado, por lo que la red de distribución debe evitar la introducción de partículas de óxido, incrustaciones, humedad u otros contaminantes. Esta es una de las razones por las que las tuberías de aluminio pueden resultar atractivas para la distribución de aire comprimido: el aluminio no desarrolla el óxido interno asociado con las tuberías de acero al carbono convencionales, lo que ayuda a mantener una ruta de aire más limpia cuando el proceso general de tratamiento del aire se diseña adecuadamente.
Elegir el material de tubería adecuado para obtener aire limpio
La selección del material debe considerar los requisitos de presión, las condiciones ambientales, las prácticas de instalación, la vida útil esperada y las necesidades de mantenimiento. Las tuberías de acero tradicionales pueden proporcionar resistencia estructural, pero pueden requerir más mano de obra durante el corte, roscado, soldadura y modificación. La corrosión interna también puede convertirse en una preocupación cuando hay humedad en el aire comprimido mal controlado.
Un tubo de aire comprimido de aluminio ofrece un enfoque diferente. Su construcción liviana facilita el manejo durante la instalación, mientras que sus características resistentes a la corrosión se adaptan bien a la distribución de aire comprimido. Una superficie interna lisa también puede ayudar a reducir la resistencia al flujo en comparación con interiores de tuberías rugosos o deteriorados.
Para las instalaciones de fabricación de productos electrónicos, el valor del aluminio va más allá de la reducción de peso. Las áreas de producción con frecuencia se reorganizan a medida que se cambian equipos, se expande la capacidad o se introducen nuevas líneas de producción. Una disposición modular de tuberías de aluminio puede hacer que estos cambios sean más fáciles de gestionar porque las secciones se pueden ajustar sin depender demasiado del trabajo en caliente o de una fabricación extensa.
Diseño del diseño en torno a la demanda de aire
Un buen diseño comienza con los requisitos de producción reales y no sólo con la ubicación física del compresor. Los ingenieros deben identificar los principales puntos de consumo, la demanda simultánea esperada, la presión operativa, las longitudes de los ramales y las áreas potenciales de expansión antes de determinar los tamaños y el recorrido de las tuberías.
Una disposición de anillo o bucle suele ser útil en instalaciones de fabricación más grandes porque el aire comprimido puede acercarse a un punto de demanda desde más de una dirección. Esto puede ayudar a distribuir la presión de manera más uniforme y reducir el efecto de una sola rama larga. Los ramales más pequeños pueden conectar entonces máquinas individuales o zonas de producción con la ruta de distribución principal.
Los siguientes factores de diseño deben considerarse juntos:
| factor de diseño | Por qué es importante |
|---|
| Demanda de aire | Determina la capacidad adecuada de la tubería |
| Diámetro de la tubería | Influye en la velocidad y la pérdida de presión. |
| Longitud de la ruta | Las carreras más largas generalmente crean una mayor resistencia |
| Guarniciones | Cada curva y conexión aporta resistencia al flujo. |
| Expansión futura | Previene el rediseño temprano cuando la producción crece |
| Drenaje | Ayuda a controlar la humedad y la condensación. |
| Válvulas de aislamiento | Simplifique el mantenimiento y las paradas seccionales |
| Acceso | Facilita la inspección y modificación |
En lugar de seleccionar el diámetro de la tubería basándose únicamente en la salida del compresor, el diseño debe tener en cuenta la ruta completa desde la fuente de aire hasta el punto de uso más exigente.
Gestión de la pérdida de presión en toda la red
La pérdida de presión es uno de los problemas técnicos más importantes en la distribución de aire comprimido. Cada sección de tubería crea resistencia, mientras que los accesorios, válvulas, filtros, conexiones flexibles y cambios de dirección añaden pérdidas adicionales. Cuando la caída de presión total se vuelve excesiva, el equipo al final de la línea puede recibir menos presión de la prevista.
Por lo tanto, un diseño práctico de tubería de aire comprimido tiene como objetivo mantener un equilibrio adecuado entre el diámetro de la tubería, el flujo de aire, la distancia y los requisitos operativos. Sobredimensionar cada tubería puede aumentar los costos iniciales de material sin proporcionar beneficios proporcionales, mientras que un tamaño insuficiente puede crear problemas operativos continuos.
El tendido de tuberías también debe evitar curvaturas innecesarias y accesorios restrictivos. Una ruta más corta y directa generalmente reduce la resistencia y simplifica la instalación. Cuando la distribución a larga distancia es inevitable, el tamaño adecuado de la tubería se vuelve aún más importante.
Reducir las fugas de aire en los puntos de conexión
Las fugas son una fuente importante de desperdicio de aire comprimido. Pueden ocurrir alrededor de accesorios, válvulas, conexiones roscadas, mangueras, sellos dañados o juntas mal instaladas. En un entorno de fabricación que funciona durante muchas horas, incluso las fugas relativamente pequeñas pueden convertirse con el tiempo en una fuente importante de pérdida de energía.
Por este motivo, en una instalación de tuberías de aire comprimido se debe prestar especial atención a la calidad de las juntas. La tecnología de conexión confiable, los procedimientos de instalación correctos, el sellado adecuado y la inspección periódica contribuyen al control de fugas.
Las tuberías de aluminio UPIPE utilizan accesorios y componentes de conexión específicos diseñados para la distribución modular de aire comprimido. Este enfoque puede simplificar la instalación y al mismo tiempo proporcionar conexiones consistentes en toda la red. Sin embargo, la prevención de fugas nunca debe depender únicamente del material de la tubería. Las buenas prácticas de instalación y la detección periódica de fugas siguen siendo esenciales.
Control de humedad y calidad del aire
El aire comprimido contiene humedad de forma natural y el enfriamiento durante la compresión y distribución puede provocar condensación. Si la humedad no se controla adecuadamente, puede acumularse en puntos bajos, dañar componentes neumáticos o afectar equipos de producción sensibles.
Por lo tanto, la red de distribución debe funcionar junto con secadores, filtros, separadores, drenajes y otros equipos de tratamiento del aire. El trazado de las tuberías debe evitar la creación de bolsas innecesarias donde se pueda acumular condensación, mientras que se deben incorporar puntos de drenaje adecuados en el diseño general.
Para la fabricación de productos electrónicos, los requisitos de calidad del aire deben determinarse de acuerdo con la aplicación real. El aire utilizado para el accionamiento neumático general puede tener requisitos diferentes a los del aire utilizado en procesos de limpieza de precisión o de contacto directo. La red de tuberías debe diseñarse como parte de la estrategia completa de calidad del aire comprimido en lugar de tratarse como un componente aislado.
Planificación de ramales y puntos de entrega

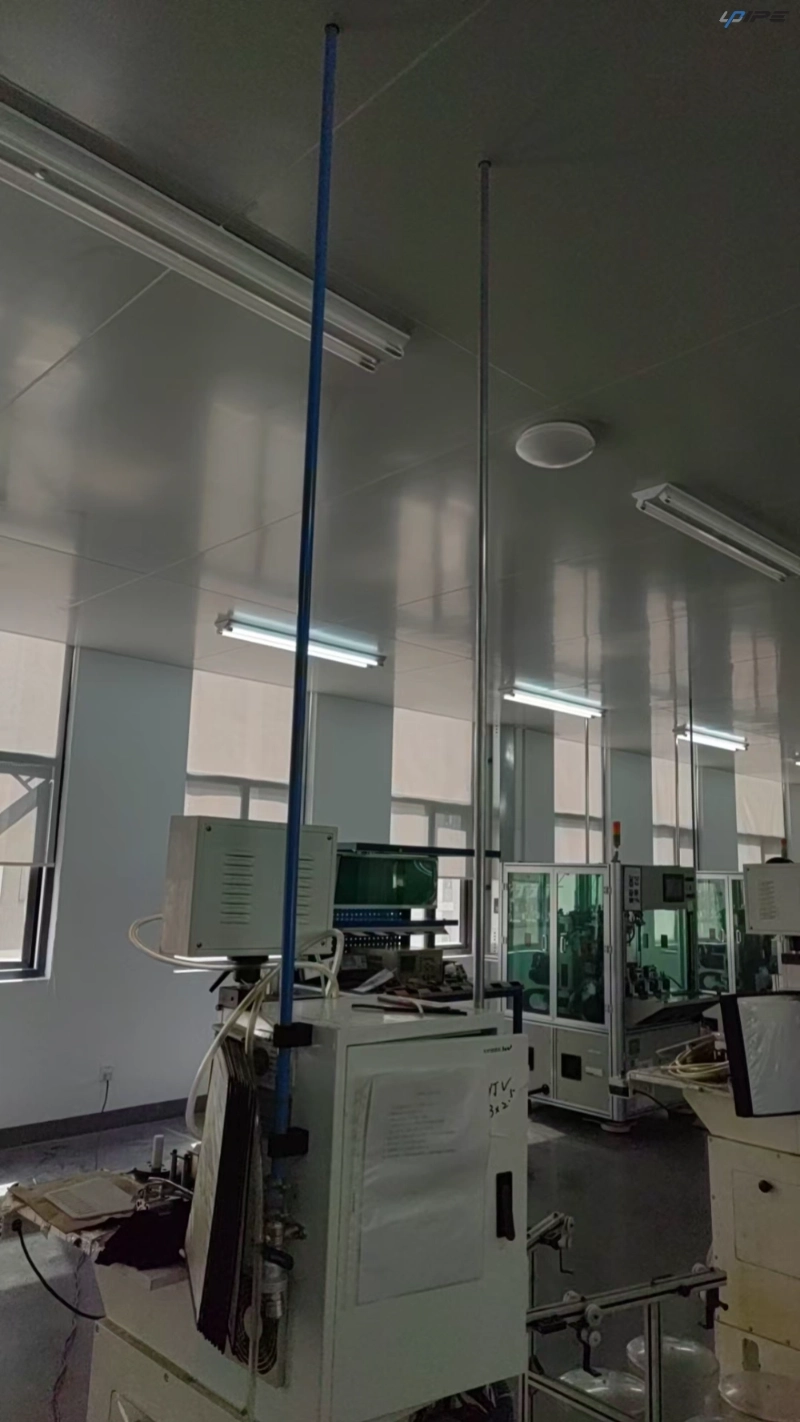

Los puntos de caída deben ubicarse según la ubicación de la máquina y los requisitos de mantenimiento. Una salida mal ubicada puede requerir mangueras largas, lo que genera una pérdida de presión adicional y aumenta el riesgo de tropiezos o daños accidentales.
Un sistema de tuberías de aire comprimido correctamente dispuesto mantiene organizadas las conexiones derivadas y permite aislar áreas de producción individuales cuando se requiere mantenimiento. Las disposiciones de caída rápida también pueden facilitar el acceso a los puntos de conexión y, al mismo tiempo, mantener despejada la línea de distribución principal.
Cuando el equipo de producción pueda trasladarse en el futuro, el diseño debe incluir una flexibilidad razonable. Proporcionar capacidad de conexión adicional en áreas estratégicas puede ser más rentable que reconstruir toda la red más adelante.
Ventajas de instalación de tuberías de aluminio
La eficiencia de la instalación es particularmente valiosa en fábricas en funcionamiento, donde es posible que sea necesario realizar trabajos de construcción sin interrumpir significativamente la producción. Las tuberías de aluminio son relativamente livianas, lo que facilita el transporte y la colocación que las alternativas metálicas más pesadas.
Las herramientas dedicadas de corte, desbarbado, perforación y conexión pueden contribuir a un proceso de instalación más controlado. La preparación adecuada de los extremos de las tuberías es importante porque las conexiones limpias y preparadas con precisión ayudan a mantener el rendimiento del sellado y reducir los defectos de instalación.
Otra ventaja es la adaptabilidad. Los sistemas de tuberías de aire comprimido de aluminio pueden ser más fáciles de modificar cuando cambian los diseños de producción , lo que permite incorporar ramas o extensiones adicionales sin extensas operaciones de soldadura. Esta flexibilidad puede resultar útil para plantas de electrónica con configuraciones de equipos que cambian con frecuencia.
Diseño para mantenimiento y expansión futura
Una red de tuberías debe diseñarse para toda su vida útil y no sólo para la instalación inicial. Los equipos de mantenimiento necesitan acceso a válvulas, filtros, drenajes, puntos de conexión y otros componentes sin interrumpir excesivamente la producción.
Las válvulas de aislamiento pueden dividir la red en secciones manejables. Cuando un área requiere mantenimiento, la sección afectada se puede cerrar mientras otras áreas de producción continúan operando. Esta disposición mejora la mantenibilidad y puede reducir el tiempo de inactividad innecesario.
La capacidad futura también debe considerarse durante el diseño inicial del sistema de tuberías de aire comprimido . Si una instalación espera equipos de producción adicionales, la ruta de distribución principal debe tener capacidad suficiente para dar cabida a un crecimiento razonable. Este enfoque puede reducir la probabilidad de reemplazos repetidos de tuberías o cambios importantes de ruta.
Prioridades clave de diseño para instalaciones electrónicas
El diseño más eficaz combina varios objetivos de ingeniería en lugar de centrarse en una especificación. Se deben considerar en conjunto la estabilidad de la presión, la limpieza, el control de fugas, la eficiencia de la instalación y la capacidad de expansión.
Para la fabricación de productos electrónicos, las siguientes prioridades son especialmente relevantes:
Mantenga una presión estable en los puntos críticos de uso.
Seleccione diámetros de tubería según la demanda actual y futura.
Minimiza curvas innecesarias y accesorios restrictivos.
Utilice tuberías resistentes a la corrosión cuando la distribución de aire limpio sea importante.
Reduzca las posibles fugas en juntas y puntos de conexión.
Proporcione disposiciones adecuadas de drenaje y tratamiento del aire.
Divida las redes grandes en secciones mantenibles.
Mantenga los ramales cortos y ubicados de manera lógica.
Deje espacio para futuras expansiones del equipo.
Inspeccionar la red periódicamente en busca de fugas y pérdidas de presión.
Por qué UPIPE se adapta a la distribución de aire industrial
UPIPE proporciona tuberías, accesorios, válvulas, componentes de conexión y herramientas de instalación de aluminio para aplicaciones de aire comprimido, vacío y gas inerte. Su construcción de aluminio combina un peso relativamente bajo con resistencia a la corrosión, mientras que el enfoque de conexión modular permite una instalación más rápida y cambios más sencillos en el diseño de las tuberías.
Para la fabricación de productos electrónicos, estas características pueden ser valiosas cuando la distribución de aire limpio, las rutas organizadas, la accesibilidad al mantenimiento y la flexibilidad futura son importantes. La red de tuberías se puede planificar alrededor de las zonas de producción en lugar de obligar a la colocación de equipos a seguir un acuerdo de distribución rígido.
Una instalación exitosa aún depende de una ingeniería correcta. El tamaño de las tuberías, el tratamiento del aire, el enrutamiento, la calidad de la conexión, el drenaje y la presión de operación deben evaluarse de acuerdo con los requisitos reales de la instalación.
Consideraciones finales para la distribución de aire comprimido
Diseñar un sistema de tuberías de aire comprimido para la fabricación de productos electrónicos requiere más que elegir una tubería adecuada y conectarla al compresor. La red de distribución debe proporcionar un flujo de aire estable, pérdida de presión controlada, conexiones confiables, calidad del aire adecuada y suficiente flexibilidad para futuros cambios de producción.
Las tuberías de aluminio pueden proporcionar una base práctica para este tipo de instalación debido a su resistencia a la corrosión, construcción liviana, superficie interna lisa y características de instalación modular. Cuando se combina con un tratamiento de aire adecuado, tuberías del tamaño correcto, accesorios confiables, drenaje efectivo y mantenimiento de rutina, puede respaldar una red de distribución de aire comprimido más limpia y manejable.
Para los fabricantes de productos electrónicos, el mejor diseño de tuberías es, en última instancia, aquel que funciona de manera confiable en condiciones de producción reales y al mismo tiempo es fácil de mantener y adaptar. Las soluciones de tuberías de aluminio de UPIPE brindan un enfoque flexible para construir redes de distribución de aire comprimido que cumplan con estos requisitos prácticos.
Preguntas frecuentes
¿Qué se debe considerar al diseñar tuberías de aire comprimido para la fabricación de productos electrónicos?
Las principales consideraciones incluyen la demanda de aire, la presión de operación, el diámetro de la tubería, la pérdida de presión, la longitud de la ruta, la calidad del aire, el control de la humedad, la prevención de fugas, el acceso para mantenimiento y la expansión futura. El diseño debe reflejar los requisitos del equipo en lugar de depender únicamente de la capacidad del compresor.
¿El aluminio es adecuado para la distribución de aire comprimido?
Sí. El aluminio se utiliza ampliamente para la distribución de aire comprimido porque es liviano y resistente a la corrosión. Su suave superficie interna también puede soportar un flujo de aire eficiente, mientras que los accesorios modulares pueden simplificar la instalación y futuras modificaciones.
¿Cómo se puede reducir la pérdida de presión en una red de aire comprimido?
El tamaño adecuado de la tubería es esencial. Los diseñadores también deben minimizar las curvas innecesarias, evitar accesorios restrictivos, mantener prácticos los ramales y considerar la distancia total entre la fuente de aire y los puntos de uso.
¿Por qué es importante la prevención de fugas en las fábricas de productos electrónicos?
Las fugas de aire comprimido consumen energía continuamente sin contribuir a la producción. Los accesorios confiables, la instalación adecuada, las inspecciones de rutina y las reparaciones oportunas pueden ayudar a mantener la eficiencia de la distribución y reducir la demanda innecesaria del compresor.
¿Se puede ampliar más adelante el diseño de una tubería de aluminio?
Una disposición modular de tuberías de aluminio generalmente puede ser más fácil de ampliar o modificar que las tuberías soldadas permanentemente. Se pueden incorporar sucursales y puntos de conexión adicionales cuando cambien los equipos de producción o el diseño de las instalaciones, siempre que la red existente tenga la capacidad adecuada.
