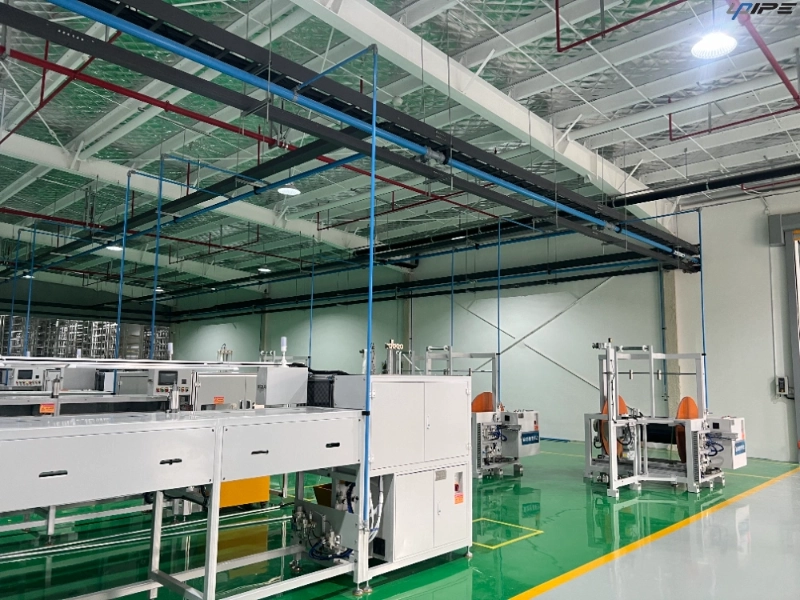

Las soluciones de sistemas de aire comprimido para talleres de UPIPE respaldan un suministro de presión constante con tuberías de aluminio eficientes, accesorios seguros, diseños flexibles y pérdida de aire reducida.
La distribución de aire comprimido tiene una influencia directa en el rendimiento constante de los equipos neumáticos en un taller. Cuando el diseño de la tubería no está bien planificado, la presión puede fluctuar entre diferentes puntos de uso, mientras que las curvas innecesarias, los tramos largos, las conexiones restrictivas y las fugas pueden reducir el aire utilizable disponible para las herramientas y los equipos de producción. Por lo tanto, un sistema de aire comprimido de taller bien planificado debe diseñarse teniendo en cuenta la demanda de flujo de aire, la estabilidad de la presión, la accesibilidad y los cambios futuros en lugar de simplemente conectar tuberías entre el compresor y el equipo.
Para los talleres industriales, las tuberías de aluminio proporcionan un enfoque práctico para construir una red de distribución de aire limpia y adaptable. UPIPE desarrolla soluciones de tuberías de aleación de aluminio para aplicaciones de aire comprimido, vacío y gas inerte, combinando la construcción de tuberías modulares con accesorios y componentes de sellado específicos. La atención se centra en crear rutas de flujo eficientes, conexiones seguras y diseños flexibles que admitan una entrega de presión constante en diferentes áreas de trabajo.
Por qué el diseño de la distribución del aire en el taller afecta la estabilidad de la presión
La presión en la salida del compresor no se traduce automáticamente en la misma presión en todas las estaciones de trabajo. A medida que el aire comprimido viaja a través de la ruta de distribución, se desarrolla resistencia en secciones de tubería recta, codos, tes, válvulas, conectores y cambios en el diámetro de la tubería. Si el recorrido es demasiado largo o contiene restricciones excesivas, la presión aguas abajo puede caer cuando varios dispositivos neumáticos funcionan simultáneamente.
Un diseño del sistema de aire comprimido del taller debidamente planificado tiene como objetivo reducir estas pérdidas innecesarias controlando el camino desde el suministro principal hasta cada punto de uso. El tamaño de las tuberías debe reflejar el flujo de aire esperado, mientras que la disposición de las ramas debe evitar que las áreas de trabajo individuales compitan excesivamente por el aire disponible. Esto adquiere especial importancia en talleres donde las herramientas neumáticas, los equipos de montaje, los dispositivos de control y la maquinaria automatizada funcionan en diferentes momentos.
Construcción de una ruta equilibrada de distribución de aire comprimido
La ruta de distribución principal debe planificarse antes de instalar las derivaciones y ramales individuales. Un diseño equilibrado permite que el aire comprimido viaje de manera eficiente a través del taller mientras mantiene las conexiones de derivación prácticas y accesibles. En lugar de tratar cada sección de tubería de forma independiente, los ingenieros deberían considerar cómo se comporta toda la red cuando la demanda cambia a lo largo de la jornada laboral.
Una disposición en bucle puede proporcionar una mayor flexibilidad para áreas de taller más grandes porque el aire puede llegar a los puntos de suministro desde más de una dirección. Luego se pueden ubicar las sucursales según la ubicación de los equipos y el consumo esperado. Para áreas más pequeñas, puede ser suficiente una línea principal de tamaño cuidadoso con ramas cortas. En cualquier situación, se deben considerar en conjunto el diámetro de la tubería, la longitud del recorrido, la cantidad de accesorios y la distribución de la demanda .
Prioridades de diseño para una entrega de aire estable
| factor de diseño | Por qué es importante | Consideración del diseño |
|---|
| Tamaño de la tubería principal | Influye en el flujo de aire disponible | Adaptar el diámetro a la demanda |
| Longitud de la ruta | Agrega resistencia al flujo | Mantenga las rutas de distribución prácticas |
| Posición de sucursal | Afecta la presión local | Colocar puntos de venta cerca de las áreas de demanda. |
| Cantidad de montaje | Agrega restricciones de flujo | Evite conexiones innecesarias |
| Material de la tubería | Influye en la durabilidad y el mantenimiento. | Considere la resistencia a la corrosión |
| Expansión futura | Cambia la demanda total | Deje espacio para sucursales adicionales |
Este enfoque hace que la red sea más fácil de evaluar y ayuda a prevenir problemas de presión causados por decisiones de diseño aisladas.
Cómo las tuberías de aluminio favorecen el flujo de aire del taller
La selección de materiales es una parte importante de la distribución de aire comprimido a largo plazo. Las tuberías de aleación de aluminio combinan un peso reducido con resistencia a la corrosión, lo que las hace adecuadas para talleres donde la flexibilidad de instalación y la limpieza a largo plazo son importantes. A diferencia de los materiales de tubería propensos a la corrosión, el aluminio no depende de una superficie que pueda deteriorarse progresivamente mediante la formación de óxido interno.
El estado interno de la tubería también afecta el flujo de aire. Un paso interno suave ayuda a que el aire comprimido se mueva con menos resistencia innecesaria y reduce la probabilidad de contaminación causada por productos de corrosión. Por esta razón, una disposición de tuberías de aire comprimido de aluminio puede proporcionar una base limpia para distribuir el aire entre la sala de compresores, las áreas de producción y las estaciones de trabajo individuales.
UPIPE se centra en tuberías de aleación de aluminio con conexiones modulares diseñadas para aplicaciones de aire comprimido, vacío y gas inerte. Esto permite que la ruta de distribución se configure según los requisitos reales del taller en lugar de obligar a las ubicaciones de los equipos a seguir una disposición rígida de tuberías.
Los accesorios pueden influir en algo más que la dirección de la conexión
Una tubería de aire comprimido se compone de mucho más que una tubería recta. Cada codo, T, válvula, conector y gota cambia el camino por el que debe viajar el aire. Los componentes mal seleccionados o innecesariamente restrictivos pueden introducir resistencia adicional, particularmente cuando varios accesorios se concentran en una pequeña sección de la red.
La geometría de ajuste eficiente ayuda a mantener una ruta de flujo de aire más abierta. Los accesorios para tuberías de aire comprimido de aluminio UPIPE están diseñados como parte de un enfoque de tuberías coordinado, proporcionando conexiones que respaldan tanto la flexibilidad de la instalación como el flujo de aire controlado. Los conductos de flujo de tamaño completo y las estructuras de conexión adecuadas pueden ayudar a limitar las restricciones en los lugares donde se encuentran diferentes secciones de tubería.
Para aplicaciones de taller, esto significa que la selección de accesorios debe incluirse en el cálculo de pérdida de presión en lugar de tratarse como un detalle de instalación. Una tubería con un diámetro apropiado aún puede experimentar una pérdida de presión innecesaria si sus accesorios crean restricciones excesivas.
Prevención de fugas en los puntos de conexión
La consistencia de la presión depende no sólo de cómo fluye el aire a través de la tubería sino también de la eficacia con la que la red lo retiene. Las fugas comúnmente se desarrollan alrededor de juntas, válvulas, accesorios y áreas de sellado. Incluso cuando una fuga individual parece menor, múltiples puntos de fuga pueden aumentar la carga de trabajo del compresor y reducir la cantidad de aire comprimido disponible para los equipos de producción.
Por lo tanto, una solución confiable de tuberías de aire para el taller debe poner especial énfasis en la integridad de la conexión. UPIPE utiliza componentes de sellado dedicados y estructuras de conexión modulares para respaldar uniones seguras y un rendimiento de sellado constante. La preparación, alineación, soporte e instalación correctas de las tuberías siguen siendo igualmente importantes porque la tensión mecánica puede afectar las conexiones con el tiempo.
Reducir las fugas es especialmente valioso en talleres con horarios de funcionamiento prolongados. Prevenir la pérdida de aire evitable ayuda a mantener la presión utilizable y al mismo tiempo reduce la necesidad de compensar las ineficiencias de la distribución mediante una mayor salida del compresor.
Posicionamiento de caídas para un mejor rendimiento en el punto de uso
La conexión final entre la ruta de distribución y la herramienta o máquina neumática merece una cuidadosa atención. Una bajada colocada demasiado lejos del equipo puede requerir mangueras flexibles más largas, conectores adicionales o un enrutamiento complicado. Estos elementos extra pueden crear resistencia y dificultar el mantenimiento.
Por lo tanto, las conexiones de los puntos de uso deben ubicarse de acuerdo con los requisitos reales de la estación de trabajo. Las caídas rápidas y los conectores adecuados pueden proporcionar una transición más organizada desde la tubería principal a los equipos individuales. Cuando el control de la humedad es importante, la disposición de la caída también debe considerar el comportamiento del condensado y los requisitos de drenaje.
Un diseño de tuberías de aire comprimido de taller industrial bien planificado hace que cada salida sea de fácil acceso sin comprometer la eficiencia de la ruta de distribución principal. Este equilibrio entre accesibilidad y flujo de aire es esencial para talleres donde las posiciones de los equipos pueden cambiar con el tiempo.
La flexibilidad de instalación es importante para la expansión del taller
Los diseños de los talleres rara vez permanecen sin cambios. Es posible que se reubiquen los equipos de producción, que se agreguen nuevas herramientas neumáticas o que áreas de trabajo adicionales requieran aire comprimido. Una tubería que es difícil de modificar puede convertirse en una restricción cuando ocurren estos cambios.
Las tuberías de aluminio son muy adecuadas para la instalación modular porque su peso relativamente bajo facilita su manipulación y posicionamiento. El enfoque basado en conexiones de UPIPE permite ensamblar tuberías, codos, T, válvulas, abrazaderas y otros componentes en diferentes configuraciones según el diseño del taller.
Esta flexibilidad también puede simplificar el mantenimiento. Se puede acceder a secciones individuales o modificarlas sin tratar toda la red como una estructura soldada permanente. Para las empresas que planean una expansión gradual de la producción, las tuberías flexibles de aire comprimido para talleres pueden proporcionar una mayor adaptabilidad que un diseño diseñado únicamente en torno a las posiciones actuales de los equipos.
Adaptar la capacidad de la tubería a la demanda de aire real
Seleccionar el diámetro de la tubería basándose únicamente en el tamaño de salida del compresor puede producir una ruta de distribución ineficiente. En cambio, la red debería evaluarse según la cantidad de aire requerida en diferentes puntos, incluida la demanda simultánea de múltiples herramientas o máquinas.
La demanda máxima es especialmente importante. Una tubería puede parecer adecuada durante el funcionamiento con carga baja, pero experimenta una reducción de presión notable cuando varios dispositivos neumáticos funcionan juntos. El tamaño correcto ayuda a mantener un flujo de aire suficiente sin aumentar innecesariamente los costos de material.
Los ingenieros también deben considerar la distancia entre el compresor y el punto de uso más remoto. A medida que aumenta la distancia de distribución, mantener una ruta eficiente se vuelve más importante. Una tubería de aire comprimido bien diseñada para talleres industriales combina la capacidad adecuada de la tubería con un recorrido sensato para respaldar una entrega estable en condiciones operativas cambiantes.
Diseñar para la eficiencia a largo plazo
El precio de compra de las tuberías es sólo una parte del coste total. El consumo de energía, las fugas, el mantenimiento, la mano de obra de instalación y las modificaciones futuras pueden influir en el valor del ciclo de vida de una red de aire comprimido.
Una distribución del taller cuidadosamente planificada puede reducir la necesidad de compensar la pérdida de presión aumentando la potencia del compresor. También puede facilitar la detección de fugas, el reemplazo de componentes y la expansión de la red. Estas ventajas se vuelven más significativas cuando la tubería da servicio a una gran cantidad de estaciones de trabajo u opera continuamente.
El enfoque de las tuberías de aleación de aluminio de UPIPE combina resistencia a la corrosión, construcción modular, accesorios exclusivos y componentes de sellado para abordar estos requisitos prácticos. En lugar de centrarse en una característica aislada, el diseño completo debe desarrollarse en torno a un flujo de aire estable, conexiones seguras, una instalación eficiente y una adaptabilidad a largo plazo .
Una lista de verificación práctica para el diseño de tuberías en talleres
Antes de seleccionar componentes, los ingenieros y los equipos de compras deben evaluar toda la ruta de distribución. Los siguientes factores proporcionan un punto de partida útil:
Demanda total y pico de aire comprimido
Distancia del compresor a cada área de trabajo
Diámetro del tubo principal y del ramal.
Número y posición de los puntos de venta.
Cantidad y geometría de accesorios.
Requisitos de conexión y sellado.
Accesibilidad para mantenimiento
Gestión de condensado
Posible reubicación de equipos
Requisitos de expansión futura
Esta lista de verificación ayuda a prevenir un problema común en los proyectos de tuberías de taller: seleccionar componentes individuales sin considerar cómo interactúan en toda la red. El objetivo debe ser una ruta de distribución que mantenga una presión útil y al mismo tiempo sea práctica de instalar, operar, inspeccionar y modificar.
Preguntas frecuentes
¿Qué afecta el suministro de presión en un sistema de aire comprimido de taller?
El suministro de presión está influenciado por el diámetro de la tubería, la longitud de la ruta, la demanda de flujo de aire, la geometría del accesorio, las restricciones de conexión y las fugas. Un diseño equilibrado ayuda a minimizar la resistencia innecesaria entre el compresor y los puntos de uso.
¿Es el aluminio adecuado para las tuberías de aire comprimido de los talleres?
Sí. El aluminio ofrece bajo peso, resistencia a la corrosión y un paso interno suave, lo que lo hace adecuado para la distribución de aire comprimido donde el flujo de aire limpio, la flexibilidad de instalación y la durabilidad a largo plazo son importantes.
¿Cómo deben ubicarse las salidas de aire comprimido?
Las salidas deben ubicarse cerca del equipo que requiere aire comprimido manteniendo al mismo tiempo un acceso práctico para operación y mantenimiento. Su posición también debe adaptarse al diseño general de la sucursal y al enfoque de gestión del condensado.
¿Pueden los accesorios causar pérdida de presión?
Sí. Los codos, tes, válvulas y conectores pueden introducir resistencia cuando el aire comprimido cambia de dirección o pasa a través de los puntos de conexión. La geometría de ajuste eficiente puede ayudar a mantener una ruta de flujo de aire más abierta.
¿Por qué es importante la prevención de fugas en las tuberías de taller?
Las fugas reducen la cantidad de aire comprimido utilizable y pueden aumentar la carga de trabajo del compresor. Las conexiones seguras y el sellado eficaz ayudan a preservar la presión y reducir la pérdida de energía evitable.
¿Qué se debe tener en cuenta a la hora de ampliar una red aérea de taller?
Antes de la instalación, se deben considerar las ubicaciones futuras de los equipos, la demanda de aire adicional, la capacidad de las sucursales, los puntos de conexión accesibles y la capacidad de modificar el diseño existente. Un enfoque de tubería de aluminio modular puede hacer que los ajustes futuros sean más prácticos.
