Optimice el flujo de aire industrial con una guía práctica de diseño de tuberías de aire comprimido que cubre el tamaño de las tuberías, la pérdida de presión, los accesorios, el control de fugas y la expansión futura.
La distribución de aire comprimido a menudo se trata como una conexión sencilla entre un compresor y un equipo neumático, pero la red de tuberías tiene una influencia directa en la eficiencia con la que el aire llega a cada punto de uso. Cuando el diámetro de la tubería es demasiado pequeño, el recorrido es innecesariamente largo o los accesorios introducen una resistencia excesiva, la presión puede caer antes de que el aire comprimido llegue al equipo que lo necesita. Por lo tanto, un diseño de tuberías de aire comprimido bien planificado debe considerar al mismo tiempo la demanda de flujo de aire, la presión de funcionamiento, la longitud de la tubería, la pérdida de presión, los accesorios, el diseño, el control de fugas y la capacidad futura.
Para las instalaciones industriales, el objetivo no es simplemente seleccionar la tubería más grande disponible. El objetivo más práctico es crear una red de distribución que pueda entregar el flujo de aire requerido con una pérdida de presión controlada y al mismo tiempo sea fácil de instalar, mantener, modificar y ampliar. Esto resulta particularmente importante cuando las áreas de producción contienen múltiples máquinas neumáticas que funcionan simultáneamente o cuando se pueden introducir equipos adicionales más adelante.
Comience con la demanda de flujo de aire antes de seleccionar el diámetro de la tubería
El primer paso para dimensionar una tubería de aire comprimido es comprender los requisitos reales de flujo de aire. Las herramientas neumáticas, los cilindros, las válvulas, los actuadores, los equipos de embalaje, los equipos de automatización y la maquinaria de proceso pueden tener patrones de consumo muy diferentes. Algunos dispositivos funcionan de forma continua, mientras que otros requieren un alto flujo de aire durante períodos cortos. Por lo tanto, observar únicamente la capacidad del compresor puede dar una imagen incompleta de lo que debe manejar la red de distribución.
Un enfoque útil es identificar el consumo de equipos individuales y luego evaluar cómo se superponen esos requisitos. La línea de distribución principal debe adaptarse a la demanda esperada de las áreas de producción conectadas en lugar de estar dimensionada para una sola máquina. Si varios usuarios pueden operar al mismo tiempo, su demanda combinada se convierte en una referencia importante para determinar la capacidad de tubería requerida.
En esta etapa también se debe considerar la demanda futura. Una fábrica puede agregar estaciones de producción, ampliar un taller o aumentar la cantidad de dispositivos neumáticos después de la instalación inicial. Diseñar la ruta principal únicamente en torno al consumo actual puede crear restricciones en el futuro. Permitir una capacidad de expansión razonable puede hacer que el diseño general de las tuberías de aire comprimido industriales sea más práctico durante su vida útil.
Evalúe la pérdida de presión en toda la red
La pérdida de presión es una de las consideraciones centrales al dimensionar las tuberías de aire comprimido. A medida que el aire viaja a través de una tubería, la fricción entre el aire en movimiento y la superficie interna crea resistencia. Cuanto más larga sea la ruta y mayor sea el flujo de aire, más importante será esta resistencia. Por lo tanto, una tubería de tamaño insuficiente puede provocar una diferencia de presión notable entre el lado del compresor y el punto de uso.
Sin embargo, la pérdida de presión no se produce únicamente en tramos de tubería rectos. Los codos, tees, válvulas, reductores, conectores y otros componentes también afectan el flujo de aire. Una red con una longitud de tubería relativamente corta aún puede experimentar una resistencia innecesaria si los accesorios están mal seleccionados o si el diseño contiene demasiados cambios bruscos de dirección.
Esta es la razón por la que un diseño completo de tubería de aire comprimido debe evaluar toda la ruta del flujo de aire en lugar de calcular únicamente la longitud de la tubería recta. El objetivo es mantener una presión suficiente donde opera el equipo, en lugar de simplemente lograr un diámetro de tubería particular en el papel.
Cómo el diámetro de la tubería afecta el rendimiento del flujo de aire
El diámetro de la tubería determina el paso interno disponible para el aire comprimido. Cuando se reduce el diámetro mientras la demanda de flujo de aire sigue siendo alta, la velocidad del aire aumenta y las pérdidas por fricción pueden volverse más significativas. Esto puede dificultar la regulación de la presión, especialmente cuando varias máquinas extraen aire de la misma rama.
El aumento del diámetro de la tubería proporciona más área de flujo interno y puede reducir la resistencia, pero el sobredimensionamiento también debe abordarse con cuidado. Una tubería más grande requiere más material y puede aumentar los costos de instalación sin brindar beneficios significativos si el requerimiento real de flujo de aire es relativamente bajo. Por lo tanto, el diámetro apropiado debe basarse en la demanda, la distancia, los requisitos de presión y la disposición general de distribución.
Por esta razón, el dimensionamiento de las tuberías de aire comprimido debe tratarse como un equilibrio de ingeniería en lugar de una simple regla basada únicamente en el tamaño de la tubería. Un diseño adecuado proporciona suficiente capacidad sin convertir la red de distribución en una instalación innecesariamente costosa.

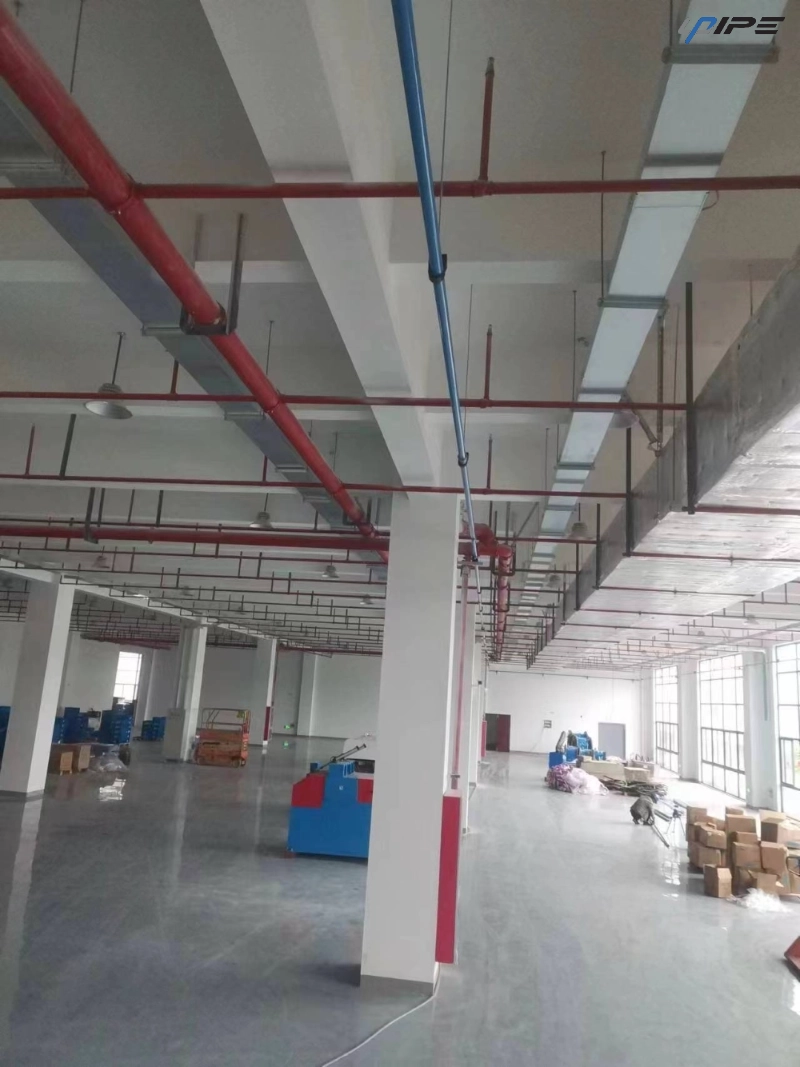

Cuenta para tiradas largas y diseño de distribución
La longitud de la tubería tiene una influencia importante en la pérdida de presión. A medida que aumenta la distancia entre el punto de suministro y el equipo, el aire comprimido encuentra resistencia en una mayor superficie interna. Por lo tanto, las largas naves de producción, los talleres multizona y las grandes instalaciones de fabricación requieren una planificación más cuidadosa que las instalaciones compactas.
También se debe considerar la disposición física de las tuberías. Una ruta directa puede reducir resistencias innecesarias, pero la ruta más corta no siempre es la más útil si dificulta futuras conexiones. Una línea principal adecuadamente planificada puede servir a varias áreas de producción manteniendo la longitud de los ramales manejables y dejando puntos de conexión prácticos para equipos adicionales.
Para instalaciones más grandes, también se puede considerar un arreglo de distribución en bucle cuando sea apropiado. Alimentar aire desde más de una dirección puede ayudar a distribuir el flujo de aire en diferentes áreas y reducir la dependencia de una rama larga. La disposición más adecuada depende del diseño de las instalaciones, la distribución de la demanda, la presión disponible y los planes de expansión.

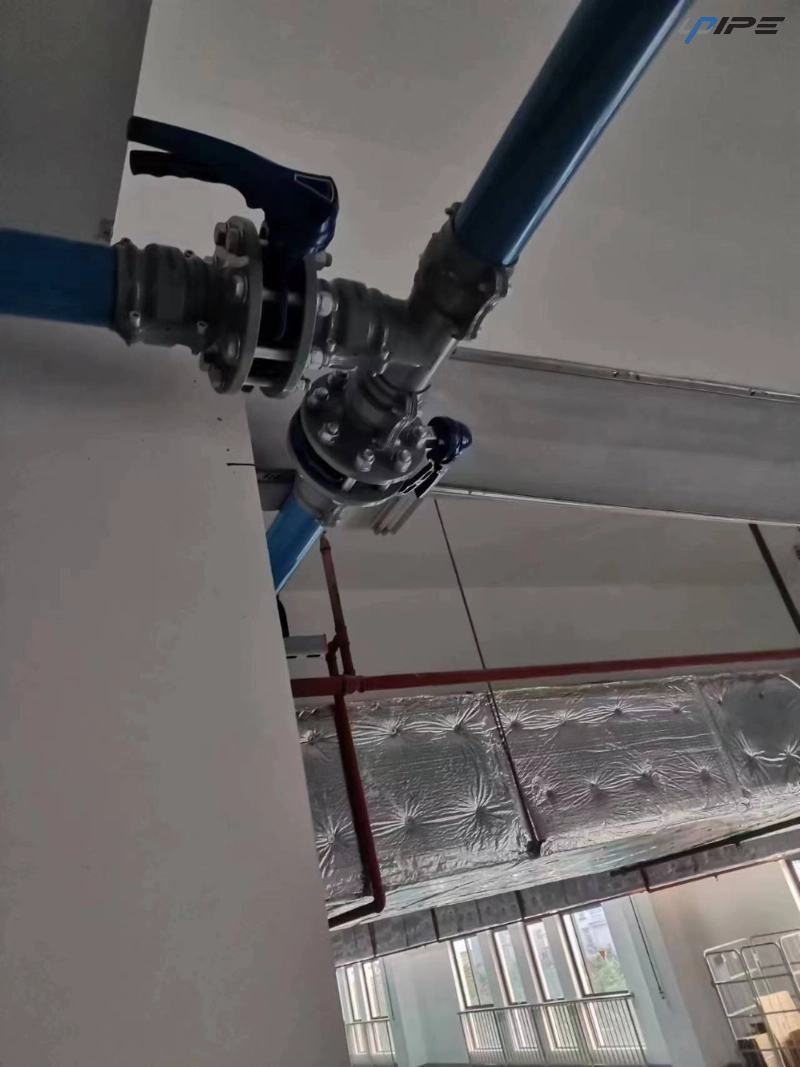

No ignore los accesorios en el proceso de dimensionamiento
Los accesorios pueden tener una influencia mayor en el flujo de aire de lo que sugiere su tamaño físico. Cada codo cambia de dirección, cada T divide el flujo y cada válvula o conector introduce otra transición interna. Si una ruta de tubería contiene numerosos accesorios, se debe considerar su resistencia combinada al evaluar la pérdida de presión esperada.
UPIPE presta especial atención al diseño interno de los accesorios para tuberías de aluminio. Sus codos, tes y caídas rápidas utilizan estructuras de dirección de flujo destinadas a soportar un flujo de aire más suave y reducir la pérdida de presión innecesaria. Esto es importante porque una red de tuberías es tan eficiente como el recorrido completo por el que viaja el aire comprimido.
La calidad de la conexión es otra consideración importante. Las juntas mal selladas pueden liberar gradualmente aire comprimido incluso cuando el diámetro de la tubería se ha seleccionado correctamente. UPIPE utiliza conectores moldeados integrados y estructuras de sellado diseñadas para mejorar la confiabilidad de la conexión y reducir las fugas asociadas con la vibración o la instalación incorrecta.
Mantenga las superficies internas limpias y adecuadas para la distribución del aire.
El estado interno de una tubería de aire comprimido es importante porque el aire debe viajar a través de la red con la menor resistencia y contaminación innecesarias posible. Las superficies internas rugosas, sucias o mal protegidas pueden crear preocupaciones adicionales durante la instalación y el funcionamiento.
Los tubos de aluminio UPIPE se fabrican con aluminio puro y están diseñados con superficies internas limpias. Los extremos de los tubos se cortan con precisión, mientras que las medidas de embalaje ayudan a proteger el paso interno durante el transporte y el almacenamiento. Estos detalles pueden parecer menores en comparación con el diámetro de la tubería, pero contribuyen a la calidad general de la ruta de distribución de aire comprimido completada.
Para aplicaciones donde el aire comprimido limpio es importante, las prácticas de instalación deben mantener esta limpieza desde la entrega hasta la conexión final. Los extremos de las tuberías deben permanecer protegidos hasta la instalación y los componentes deben manipularse de manera que se evite la introducción de polvo, residuos u otros contaminantes en la ruta del flujo de aire.
Por qué el aluminio es relevante para el diseño de tuberías de aire comprimido
La selección del material debe evaluarse junto con el tamaño de la tubería porque el material afecta la instalación, el manejo, la durabilidad y el mantenimiento a largo plazo. El aluminio se utiliza ampliamente para la distribución de aire comprimido porque combina un peso relativamente bajo con una buena resistencia a la corrosión y características prácticas de instalación.
Para proyectos de tuberías industriales, una tubería liviana puede facilitar el manejo y posicionamiento durante la instalación, particularmente cuando se trata de rutas de distribución largas o tuberías aéreas. El aluminio también proporciona una superficie interna lisa que se adapta bien al transporte de aire comprimido.
Las tuberías de aire comprimido de aluminio de UPIPE utilizan una construcción de aluminio puro y paredes de tubería engrosadas para proporcionar una combinación de resistencia estructural y manejo práctico. La gama de productos también incluye conectores, codos, T, válvulas, abrazaderas, bridas, tapas de extremo, mangueras flexibles y otros componentes necesarios para construir una ruta de distribución completa.
Reducir las fugas a lo largo de la ruta de distribución
El diámetro de la tubería es importante, pero las fugas pueden socavar el rendimiento de una red que de otro modo sería de buen tamaño. Una pequeña fuga puede parecer insignificante en una conexión, pero múltiples puntos de fuga en una instalación grande pueden crear una demanda continua de aire comprimido. Esto puede aumentar la carga de trabajo colocada en el equipo de suministro de aire y reducir la cantidad de aire utilizable disponible en los puntos de producción.
La prevención de fugas comienza con el diseño de la conexión y continúa con la calidad de la instalación. Los extremos de las tuberías deben prepararse correctamente, los conectores deben instalarse según el método previsto y los elementos de sellado deben permanecer colocados correctamente. También se debe considerar la vibración, especialmente alrededor de maquinaria donde el movimiento repetido puede afectar gradualmente las conexiones.
UPIPE incorpora estructuras de sellado y componentes antivibraciones en su sistema de tuberías. Sus abrazaderas para tuberías están diseñadas para mejorar la estabilidad, mientras que las características de sellado del conector están destinadas a reducir el riesgo de fugas causadas por vibraciones o problemas de instalación.
Planifique cuidadosamente las caídas rápidas y la gestión del condensado
La conexión final entre la línea de distribución principal y el equipo merece una atención especial. Una rama mal ubicada puede permitir que la humedad condensada se desplace hacia equipos sensibles ubicados aguas abajo. Esto es particularmente relevante cuando el aire comprimido se enfría después de salir del compresor y la humedad se acumula dentro de la ruta de distribución.
Por lo tanto, se deben colocar y diseñar dispositivos de caída rápida para respaldar una gestión eficaz del condensado. Los componentes de caída rápida de UPIPE incorporan una estructura de cuello de cisne destinada a ayudar a evitar que el agua condensada entre directamente en la conexión de aire aguas abajo. Su construcción reforzada y múltiples superficies de sellado también respaldan un rendimiento de conexión estable.
El principio es simple: el aire comprimido debe llegar al punto de uso a través de una disposición de conexión que considere no solo el flujo de aire sino también el comportamiento físico de la humedad dentro de la red de tuberías.
Permitir espacio para una futura expansión de la producción
Una red de aire comprimido no debe diseñarse aisladamente del plan de producción. Los requisitos de fabricación pueden cambiar con el tiempo y se pueden conectar equipos adicionales a una línea de distribución existente. Si la tubería original tenía un tamaño demasiado cercano a la demanda inicial, la expansión puede provocar inestabilidad de presión o requerir modificaciones sustanciales.
Un mejor enfoque es considerar posibles puntos de conexión futuros al planificar la línea principal. Esto no significa seleccionar automáticamente la tubería más grande posible. En cambio, el diseño debe identificar áreas donde la producción puede expandirse y proporcionar capacidad razonable y flexibilidad de conexión.
Esto es particularmente útil para fábricas donde la disposición de los equipos cambia con frecuencia. Una disposición modular de tuberías de aluminio puede facilitar la adición de sucursales, reubicar conexiones o ampliar la red sin reconstruir toda la ruta de distribución.
Utilice un flujo de trabajo de dimensionamiento práctico
Un flujo de trabajo estructurado puede hacer que el diseño de las tuberías de aire comprimido sea más consistente y más fácil de revisar. Comience enumerando los equipos conectados y estimando el flujo de aire requerido. A continuación, identifique la presión de operación y determine la pérdida de presión aceptable entre el punto de suministro y los puntos de uso más exigentes.
Después de eso, mapee la ruta real de la tubería y calcule la longitud total, incluida la línea principal y los ramales importantes. Entonces se deben considerar los accesorios porque los codos, las T, las válvulas y los conectores aportan resistencia adicional. Finalmente, evalúe la demanda futura y confirme que la disposición de tuberías seleccionada proporcione suficiente flexibilidad para los cambios esperados.
| Etapa de diseño | Pregunta principal |
|---|
| Demanda de aire | ¿Cuánto flujo de aire se requiere? |
| Presión de funcionamiento | ¿Qué presión debe llegar al equipo? |
| Longitud de la ruta | ¿Qué distancia debe recorrer el avión? |
| Diámetro de la tubería | ¿Puede la tubería transportar el flujo de aire requerido de manera eficiente? |
| Guarniciones | ¿Cuánta resistencia adicional crearán las conexiones? |
| control de fugas | ¿Pueden las juntas mantener un sellado confiable? |
| Expansión | ¿Será necesario conectar equipos adicionales más adelante? |
Este proceso ayuda a evitar el error común de seleccionar primero un diámetro de tubería e intentar justificarlo después. En un diseño bien desarrollado, el diámetro es el resultado de varias consideraciones de ingeniería interconectadas.
La calidad de la instalación sigue siendo importante después del dimensionamiento
Incluso una red de tuberías calculada con precisión puede funcionar mal si la calidad de la instalación es inconsistente. Las secciones de tubería deben cortarse limpiamente, las conexiones deben estar alineadas adecuadamente y las abrazaderas deben brindar un soporte adecuado. La tensión innecesaria en las juntas puede afectar el rendimiento del sellado, mientras que las tuberías mal soportadas pueden experimentar vibraciones o movimientos durante el funcionamiento.
El diseño del producto de UPIPE aborda varias de estas consideraciones de instalación a través de extremos de tubería preparados con precisión, componentes reforzados, abrazaderas antivibración y estructuras de conexión diseñadas para ensamblaje modular. Para tamaños de tubería más grandes, los anillos elevados también pueden ayudar a simplificar el trabajo de preparación e instalación de la conexión.
La inspección final debería abarcar más que la calidad visible de la instalación. Antes de poner la red en funcionamiento regular, se deben considerar el comportamiento de la presión, la integridad de la conexión, los puntos de fuga, el rendimiento de las ramas y la accesibilidad para el mantenimiento futuro.
Construya la red de distribución en torno al flujo de aire a largo plazo
El diseño eficaz de tuberías de aire comprimido consiste, en última instancia, en controlar la relación completa entre la demanda de flujo de aire, el diámetro de la tubería, la pérdida de presión, los accesorios, el recorrido, el sellado y la capacidad futura. Una tubería que tiene el tamaño correcto para una sección aún puede funcionar mal si otra parte de la red crea una restricción o fuga excesiva.
Para instalaciones industriales, las tuberías de aire comprimido de aluminio pueden proporcionar una combinación práctica de construcción liviana, superficies internas limpias, resistencia a la corrosión, conexiones modulares y flexibilidad de instalación. UPIPE combina estas características con accesorios orientados al flujo, estructuras de sellado, componentes reforzados y accesorios diseñados para aplicaciones completas de distribución de aire comprimido.
Por lo tanto, el enfoque más eficaz es no centrarse en el diámetro de la tubería como un número aislado. En su lugar, evalúe toda la ruta del flujo de aire desde el punto de suministro hasta el equipo, comprenda cómo funcionará la red bajo demanda máxima, controle resistencias y fugas innecesarias y deje suficiente flexibilidad para futuros requisitos de producción. Esto crea una red de distribución de aire comprimido más estable y fácil de mantener, al tiempo que respalda un flujo de aire industrial eficiente a largo plazo.
Preguntas frecuentes
¿Cómo puedo determinar el diámetro correcto de la tubería de aire comprimido?
Comience con el flujo de aire requerido, la presión de operación, la longitud total de la tubería, la pérdida de presión aceptable, los accesorios y la demanda futura esperada. El diámetro de la tubería debe seleccionarse después de que estos factores se hayan evaluado juntos.
¿Por qué es importante la caída de presión en las tuberías de aire comprimido?
Caída de presión significa que la presión disponible en el punto de uso es menor que la presión en el punto de suministro. Una pérdida excesiva puede afectar el rendimiento del equipo neumático y puede aumentar la demanda del suministro de aire.
¿Los accesorios afectan el tamaño de la tubería de aire comprimido?
Sí. Los codos, tees, válvulas, conectores y otros componentes introducen una resistencia adicional al flujo. Su cantidad, geometría y paso interno deben considerarse como parte del recorrido completo de la tubería.
¿Es el aluminio adecuado para tuberías de aire comprimido industriales?
El aluminio se usa comúnmente para la distribución de aire comprimido industrial porque ofrece una construcción liviana, resistencia a la corrosión, superficies internas limpias y una instalación modular conveniente. UPIPE proporciona tuberías de aluminio junto con los racores y accesorios necesarios para la distribución de aire comprimido.
¿Las tuberías de aire comprimido deberían permitir una futura expansión?
Sí. La demanda futura de flujo de aire debe considerarse durante el diseño inicial para que se puedan conectar equipos o áreas de producción adicionales sin crear restricciones innecesarias ni requerir modificaciones importantes.
¿Cuál es la consideración más importante en el diseño de tuberías de aire comprimido?
Ningún factor por sí solo determina todo el diseño. La demanda de flujo de aire, el diámetro de la tubería, la pérdida de presión, la longitud de la ruta, los accesorios, el control de fugas, la selección de materiales, la calidad de la instalación y la expansión futura deben evaluarse en conjunto para crear una red de tuberías de aire comprimido industrial equilibrada.
